重すぎるドアのリスク

高齢者施設のAVルームの防音ドアを 自動ドアにして欲しいというご依頼をいただきました。その施工例を報告いたします。

大型ドアを自動ドアに後付け改修FAS07

成人男性でも両手で引く必要があるほど重いドア。今回はこれを自動ドア化します。

こちらの施設はまるでホテルのような豪華な内装で、館内にもさまざまな設備がございます。そのひとつであるAVルームのドアが、非常に重く、不便とのこと。さっそく現地調査させていただきました。

たしかに、これは重い。
防音ドアで、中身がしっかり詰まっており、厚みもかなりあります。大人の男性でも引き始めには、両手で引く必要があります。

ただ、閉めるのも重い。

ドア上部は傾斜型のレールとなり、開くときはやや軽く、閉まるときは重り式の半自動クローザーがついていたようですが、こちらはドア重量に耐えかねてかなり以前に破壊されてしまったようです。ワイヤーは切れ、重りだけが残っておりました。

・・・これでは、ご高齢の方が、一人で出入りするのは厳しく、あるいは挟まれて怪我をされる可能性もございます。

当初は、この防音ドアをそのまま使って自動ドアに、というお話だったのですが、先述したとおり、傾斜レール式のドアで、ドアの形状も特殊であるため、今回、間に入っていただいた内装デザインのお客様からのご要望もあり、ドアは新規に防音性のものを作成し、自動ドアにそれを吊るすこととしました。なかなかイレギュラーな展開ではありますが、こうした変則的な施工こそ、私たちが得意とするものです。

施工そのものは、まず古い防音ドアを外すところからドアは大人2人では持てず、4人でどうにか、という重さだったので、やはり100㎏は軽く超えていたと思います。用意いただいた台車があったので、ドアを屋外まで運び出すのはさほど問題なかったですが、なかなかの重さでした。

続いて、今までついている上吊り装置一式を外しますが、これがまた大変でした。鉄骨にかなりガッチリボルト締めしてあり、錆と経年劣化でボルトと鉄骨が一体化しておりました。これをがんばって外し、自動ドアエンジンを上部に設置。新たに作ったドアを吊りこみ、戸当たりに合わせて微調整します。

今回、ドアも新調したため、新たに鍵が必要となりました。そのため、鍵の施工作業が追加となりました。鍵が気持ちよくかかるためには、かなり細かい調整が必要ですが、これも問題なくクリアして、本体設置は完了です。

お気づきのように、FAS07というのは、後づけで手動ドアを、自動ドア化するシステム、ノウハウそのものを売っていますので、決まった形、仕様がないフルオーダー品です。

今回は後づけ自動ドアの設置といいながら、自動ドア専用ではない、防音ドアを作成し、これを動かしましたが。このように、お客様のご要望、使用方法に合わせて一点ずつ、ベストな方法をご提案をさせていただきます。

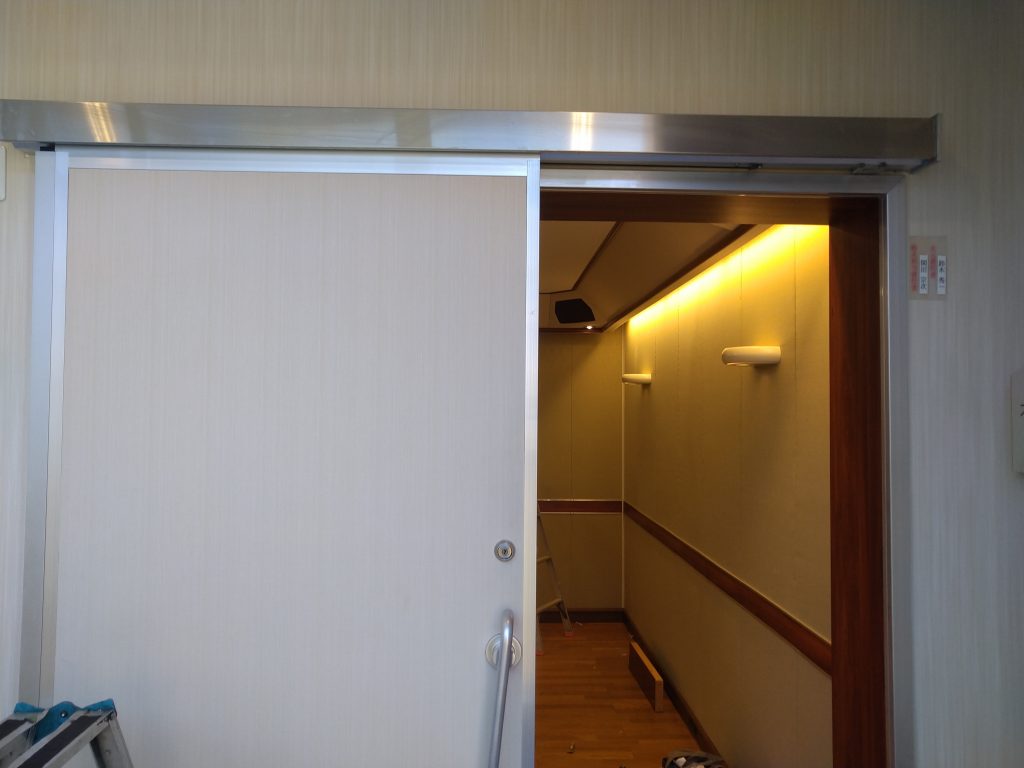

重いドアを自動化したところFAS07

無事にFAS07取り付け完了。ドアの色にあわせ、アルミの外装は白に塗装しました。

ドアの色に合わせ、アルミの外装は白に塗装してあります。また、AVルームということで、不意な開閉を防ぐため、タッチスイッチでしか動作しません。もちろん、安全に配慮して、無目式の人感センサーも設置しています。こちらはいつものようにリミットスイッチをかませて、開いたときだけ動作するようになっております。

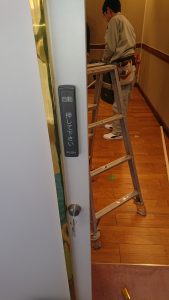

FAS07に取り付けたタッチスイッチ

タッチスイッチ。安全に考慮してタッチスイッチでしか開閉しないように工夫してあります。

お客様のほうでドア近くに新規に電源をご用意いただき、電源回りも非常にスッキリとしております。

自動ドアは必ず隙間、クリアランスが必要なため、遮音、防効果はやはり手動のときより劣ります。今回はその点もご理解いただいた上での施工となり、非常にスムーズに、美しく仕上がりました。

重い、スムーズに動かないドアは不便というだけでなく、積み重なれば、大きな効率のロスになりますし、場合によっては怪我を誘発するリスクになります。

そのロスとリスク回避のお手伝いさせていただけるのは、大きな喜びです。なにより、「よいものができたねえ」と言ってもらえるのが一番の励みになります。

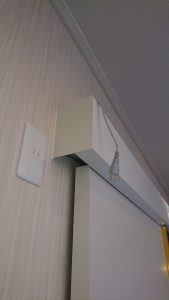

FAS07の電源

施工完了したFAS07。家庭用電源でスムーズに動きます。
